国土調査を実施した後、法17条地図に指定された地図において、数値測量で実施された1筆
地の座標値については、もし、その座標を閲覧する事が出来るならば、そのままの値を使用
し、復元を行うとは勿論であり、そうするべきであろう。ただ残念ながら、その座標値について
は公開している所はあまりないようである。当然、その座標値については我々が使用している
公共座標値そのままで記載されているはずである。
図解法による古い時代の国土調査については、数値法による1筆他の実測による座標値は
当然、存在しない。
しかし、それらの市町村の中には、面積測定のために使用したと思われる読み取りによる1
筆地の座標値を保存している所も多いようである。
当然、読み取りとは言え、原図、もしくは原図に近いものを読み取っているはずであるから、
我々が17条地図を謄写し、読み取る時に生じる誤差を考えれは、その座標値について知るこ
とが出来、利用することができればと思う。これらの資料については数値法によるものと違って
ほとんどの市町村においても閲覧が可能であると聞く。
ただ、この場合でも、その読み取りを行った時代の読み取り機の性能や、パソコンの性能に
よるもの、また、担当者の認識によるものと思われるいろいろな読み取りの結果（座標値）が
ある。
大半はそのまま公共座標として使用することが出来るようである。しかし、1部についてはそ
のまま公共座標として使用出来ず、ある程度公式等により変換する必要があるようだ、そこ
で、特殊な例を3例ほど紹介するこことしたい。
① 測量座標による読み取り
図郭枠の左下を原点とし、X座標、Y座接ともすべて正の座標で読み取りし、最初は
1000分の1で読み取りを行つた後、読み取った値を2分のlにして、500分の1の値とす
る。（1000分の1の方がスケールの目盛が細かいため、より小さな数字で読める工
夫？）
② 測量座標による読み取り
図郭枠の右下を原点とし、X座標については正の値、Y座標については負の値で読み
取っているもの（Y座標がすべて負の地区だと思われる、符号による間違いが少な
い？、面倒くさくない）

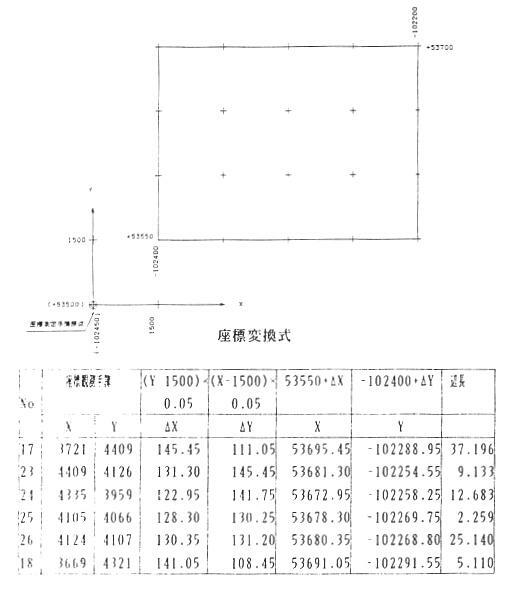

③数学座標による読取
団郭枠の左下よりも、もう一つ斜め下の場所の図郭線の位置を原点として数学座標
で読取りを行い。測量座標にするには変換式を必要とする。
これらの事例がすべてではないと思います、場合によったり、地域性により、これらの方法が
複合的に使用されている場合もあるだろうし、他に全く違った方法もあるかもしれませんが、と
りあえず、この3例を説明したいと思う。
ただ、ここで間違えてはならない事は、この読み取り値については、面積算定のための資料
であることです。たとえ、隣接する同一の筆界点であっても一筆毎に別々に読み取っており、
土地の形状にピッタリー致していると言っても、その座標値が必ずしも同一ではないことがあり
注意すべきである、もし、復元する必要があるならば隣接の土地の筆界点の座標値を一度
チェックしてか使用すぺきであろう。
 |
右図ような区画を面積測定する場合に
（あ）は1～6までのポイントを測定します。 （い）は①～⑤までのポイントを測定します。 当然4～6、①～③については2つの 数値（座標値）が存在することになります。 |
原点とし、数学座標となっている。
変換式は後記のとおり。
| |
  |
| |
|
|
